- 商品名称: C系列欧版颚式破碎机
产品简介

C系列颚式破碎机是引进国际先进的破碎技术和研究成果，在山菱颚式破碎机设计制造经验的基础上，采用有限元分析方法成功开发的新一代产品。

与传统的颚式破碎机相比，C系列颚式破碎机在设计和制造方面对细节更为重视，采用高强度材料，先进的制造工艺，具有结构强度更高，设备可靠性更高，破碎比更大，产量更高，综合成本更低等优势。

性能特点

1、坚固的结构

机架分为焊接式和组装式两种：中小型规格一般采用焊接式，大型规格一般采用组装式。

焊接式采用大弧度过渡圆角，低应力区焊接方式，大大降低了应力集中，保证了机架在各方向强度的均等，具有耐冲击性，受力均匀，低故障率等特点。

组装式采用先进的模块化，无焊接框架结构设计，疲劳强度大，可靠性高，同时整机组装式设计，运输，安装更加方便，特别适用于是地下矿井，高海拔矿山等狭小，运输困难场所安装。

2、优越的腔型设计

对称" V "形腔型设计，肘板大倾角，大冲程，合理转速，使进料粒度更大，产量更高，粒度更加均匀，颚板磨损降低。

3、重型动颚总成经久耐用

重型动颚总成采用锻造的重型偏心轴，高质量重载滚动轴承，有限元软件优化的动颚体，保证了动颚总成耐冲击性和稳定性高，迷宫式密封，集中润滑系统保证了轴承油脂不被污染，润滑更加便捷，使其运行时间更长，更加稳定。

4、动额护板设计

动颚上方安装了重型护板，避免因物料冲击，有效保护动颚体及其内部轴承不受损坏。

5、整体轴承座

整体铸钢轻承座结构保证与机架完全配合，避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷，使轴承运行更加平稳。

6、方便快捷的粒度调节

C系列颚式破碎机采用机械或液压排料口调整装置，其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷、节省了停机时间。

7、一体化电机安装

电机座与破碎机机架一体式安装方式，不仅节约了颚式破碎机的安装空间，减少了三角带的长度，而且由于机架，电机座，电机的同步运动，可调的电机座实现了三角带张力的调节，从而使三角带使用寿命更长。

8、减震安装设计

破碎机采用专用的橡胶减震装置固定，有效吸收了设备振动峰值，同时允许破碎机垂直和纵向方向的位移，从而降低了对基础的冲击。

工作原理

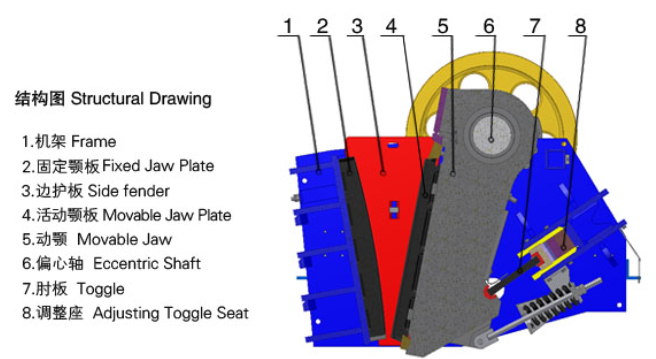

电动机驱动皮带和皮带轮，通过偏心轴使动颚前后上下摆动，当动颚推动动颚板向定颚板运动时，物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时，先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。

技术参数

设备型号		MC80	MC96	MC106	MC100	MC116	MC3054	MC110	MC120	MC125	MC130	MC140	MC145	MC150	MC160	MC200
给料口尺寸(mm)		800×510	930×580	1060×700	1000×760	1150×800	1375×760	1100×850	1200×870	1250×950	1300×1000	1400×1070	1400×1100	1400×1200	1600×1200	2000×1500
推荐最大进料(mm)		450	500	580	650	650	650	700	700	800	850	860	1000	1000	1000	1200
电机功率(kw)		75	90	110	110	132	60	160	160	160-185	160-185	200	200	220	250	400
出料口范围(mm)		40-175	60-175	70-200	70-200	70-200	70-200	70-200	70-175	100-250	100-250	125-250	125-250	125-250	150-300	175-300
转速(rpm)		350	330	280	260	260	260	260	230	220	220	220	220	220	220	220
设备重量(t)		9.5	12.2	18.6	23.3	22.3	31.5	29.5	31.5	44	45.8	54.2	63	61	88.3	137
产品尺寸(mm)	紧边排料口C.S.S(mm）	产能(Mtph)
0-60	40	65-85
0-75	50	85-95
0-90	60	95-125	120-155
0-105	70	115-150	140-180	50-200	155-210	170-210	210-280	190-250	175-240
0-120	80	130-170	160-210	165-215	170-225	180-235	240-310	210-275	195-270
0-135	90	150-195	180-235	190-235	190-245	205-255	265~345	235-305	210-305
0-150	100	185-215	200-260	205-265	215-280	230-285	295-375	255-330	235-325	290-380	270-370
0-185	125	210-275	250-325	255-325	265-345	275-355	345-455	310-405	285-395	350-455	325-450	385-500	400-520	340-470
0-225	150	250-325	300-390	305-385	315-410	320-405	415-525	370-480	340-475	410-535	380-525	455-590	470-610	400-555	430-610
0-260	175	290-380	350-455	355-450	370-480	375-465	475-615	425-550	385-540	470-610	435-600	520-675	540-700	460-635	495-695	630-890
0-300	200			395~500	420-545	420-540	545-685	480-625		530-690	490-680	590-765	610-795	520-720	560-790	710-1000
0-340	225									590-770	545-755	655-850	680-885	580-800	625-880	785-1105
0-375	250									650-845	600-835	725-945	750-975	640-880	685-965	885-1215
0-410	275												820-1070		745-1055	940-1320
0-450	300														815-1145	1015-1435
