HP系列多缸圆锥破碎机

产品分类：

破碎制砂设备

关键词:

HP系列多缸圆锥破碎机

产品咨询

联系我们

产品描述
详细参数

商品名称: HP系列多缸圆锥破碎机

生产能力

生产能力表可作为HP圆锥破碎机初步选型工具，表中数据适用于松散密度1.6t/m³的物料、给料中筛除小于排矿口粒级、开路作业条件下的生产能力；在给料中细粒级含量较高、闭路作业条件下设备能力比开路作业高15%-30%。破碎机作为生产回路中的一个重要组成部分，其性能的发挥部分取决于给料机，皮带机，振动筛，支撑结构，电动机，传动装置及料仓等的正确选择和操作使用，注意以下因素可以提高破碎机的生产能力和性能。

工作原理

1.具备优越性能的全新系列圆锥破碎机。

2.固定主轴设计和优化的破碎腔型，提高破碎产量。

3.产品粒度组成更稳定、粒状更佳。

4.全液压标准配置，操作简单调整灵活。

5.独立设计的单作用缸，系统性能发挥更稳定。

6.全新一体化机座，简化安装步骤

7.外形结构改进，集功能与美观于一体

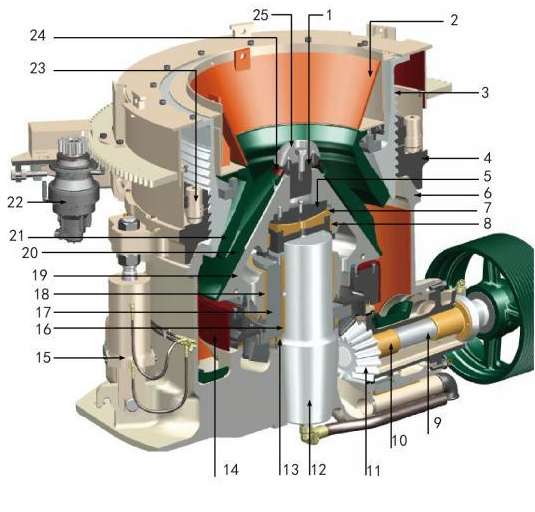

内部结构零件
1.锁紧螺钉	14.配重护板
2.给料斗	15.过铁释放总成
3.定锥	16.偏心套衬套
4.调整环	17.偏心套
5.动锥球体	18.动锥下衬套
6.主机架	19.动锥
7.球面瓦	20.动锥衬板
8.动锥上衬套	21.定衬板
9.传动轴	22.液压调整马达
10.传动轴外轴套	23.锁紧缸
11.大、小齿轮	24.切割环
12.主轴	25.给料盘
13.偏心套止推轴承

							标准型						短头型
			破碎机型号		破碎机腔体		紧边给料口 A′（mm)		开边给料口 B2（mm)		最小排料口 C3（mm)		紧边给料口 A′（mm)		开边给料口 B2（mm)	最小排料口 C3（mm)
			HP100		超细细中粗超粗								20 50 70 100 150		50 100 97 124 176	6 9 9 13 21
			HP200		细中粗超粗		95 125 185		128 156 208		14 17 19		25 54 76		66 70 114	6 6 10
1、最小排料口是指在不引起调整环跳动时所能实现的最小排料口，它随矿石性质和作业条件的不同而改变。 2、“B”是在最小排料口“A”时对应的紧边给料口。 3、根据设备规格和物科的不同，最大给料尺寸为“B”的80%至100%范围。			HP300		细中粗超粗		107 150 211 233		148 190 240 267		13 16 20 25		25 53 77		72 100 123	6 8 10
			HP400		细中粗超粗		111 198 252 299		164 245 292 333		14 20 25 30		40 52 92		104 107 143	6 8 10
			HP500		细中粗超粗		133 204 286 335		182 246 322 372		16 20 25 30		40 57 95		105 116 152	8 10 13
			HP800		细中粗超粗		219 267 297 353		264 308 340 375		16 25 30 23		33 92 155		98 150 210	5 10 13
	吨/时 T/H	紧边排料口
		6mm (1/4")		8mm (5/6")		10mm (3/8")	13mm (1/2")	16mm (5/8")		19mm (3/4")		22mm (7/8")	25mm (1")	32mm (11/4")	28mm (11/2")	45mm (13/4")	51mm (2")
HP100	t/h	45-55		50-60		55-70	60-80	70-90		75-95		80-100	85-110	100-140
HP200	t/h					90-120	120-150	140-180		150-190		160-200	170-220	190-235	210-250
HP300	t/h					115-140	150-185	180-220		200-240		220-260	230-280	250-320	300-380	350-440
HP400	t/h					140-175	185-230	225-280		255-320		275-345	295-370	325-430	360-490	410-560	465-630
HP500	t/h					175-220	230-290	280-350		320-400		345-430	365-455	405-535	445-605	510-700	580-790
HP800	t/h					260-335	325-425	385-500		435-545		470-600	495-730	545-800	600-950	690-1050	785-1200
