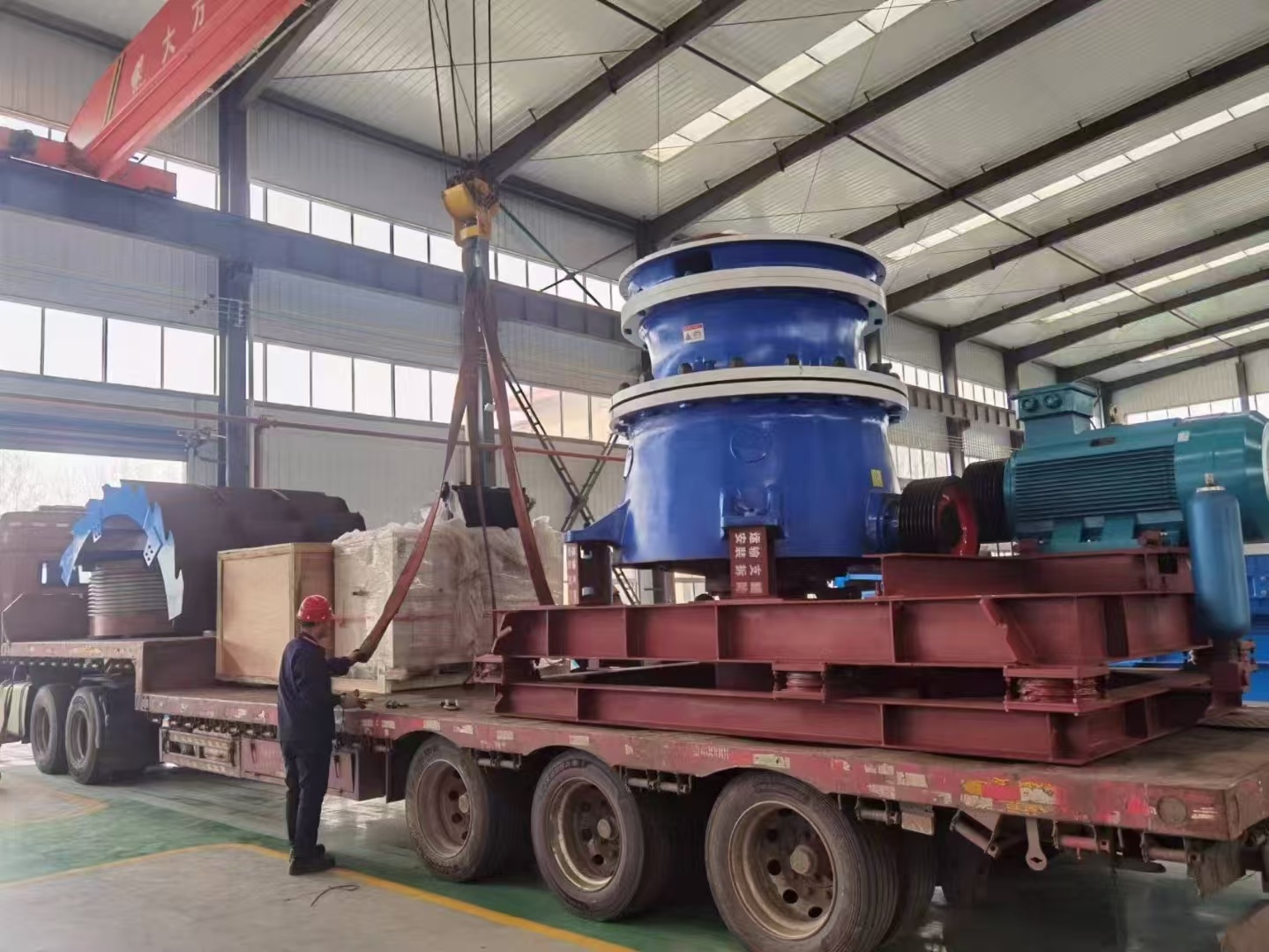

CH系列单缸圆锥破碎机

产品分类：

破碎制砂设备

关键词:

CH系列单缸圆锥破碎机

产品咨询

联系我们

产品描述
详细参数

商品名称: CH系列单缸圆锥破碎机

产品介绍

山菱新型高产能单缸液压圆锥破碎机，由于其高性能、高效益、可靠性强、性价比高，广泛用于建筑、矿山、建材、冶金、水利等领域，比如铁矿石，铜矿石，石灰石，花岗石等物料的破碎。

通过采用先进的层压破碎技术，使破碎粒度均匀，该系列破碎机可以根据客户的特殊要求进行给料破碎，有效可靠的破碎出指定粒度，维修方便。操作简单，可进行高产量生产。

性能特点

优化的腔型、更高的产量、更佳的产品质量

易损件消耗少，运行成本低

粗细破碎转换方便

先进的液压技术使操作简单和维修方便

大给料口设计

工作原理

CH系列单缸液压圆锥破碎机结构使得设备调节更方便，即使在设备运行的过程中，也能够轻松的实现排料口的任意调节。智能型的自动化控制系统使得破碎机始终处于良好的工作状态，并实现内外锥衬板磨损的自动补偿功能。从操作面板就能准确设定和调整排料口大小，也可以从操作面板通过几个按钮即能自动完成磨损件的磨损量补偿。同时，由于采用了单缸的机械结构，整个机型更紧凑，大量减少了油管油路和外挂调节结构。

（尺寸毫米）

注：参考线(不是室内地面)给出了最小尺寸以拆除：1 Hydroset系统液压缸，2.小齿轮轴，3.主轴

CH420	CH430	CH440	CH660	CH870	CH880
Φ1078	Φ1360	Φ1540	Φ1954	Φ2450	Φ2660
2560	2992	3410	4215	5475	6456
1020	1125	1300	1600	2200	2870
540	655	745	860	1228	1186
1000	1212	1365	1755	2045	2400
400	422	452	631	998	1151
843	1061	1280	1497	1824	2073
1270	1705	1900	2156	2850	3100
1425	1688	1985	2344	3095	3545
3000	3570	4000	4835	6600	7770

DIM.	CS420	CS430	CS440	CS660
A	Φ1285	Φ1635	Φ2000	Φ2800
B	2902	3485	4075	5100
C¹	1020	1125	1300	1600
D	540	655	745	860
E	1342	1705	2030	2640
F	400	422	452	631
G	843	1061	1280	1497
H²	1270	1705	1900	2156
I	1703	2050	2420	2895
K³	3600	4250	4930	5355

表中尺寸仅用于指导安装前的准备工作，不用于基础施工等。

	CH420	CH430	CH440	CH660	CH870	CH880	CS420	CS430	CS440	CS660
最大给料尺寸(mm)	135	185	215	275	300	370	240	360	450	560
排料口范围(mm)	4-35	5-38	6-44	10-51	10-70	8-70	19-38	19-51	25-54	38-83
破碎机重量(kg)	5300	9200	14300	23500	50000	66500	6800	12000	19300	36500
电机功率(kw)	90	132	250	315	520	600	90	160	250	315
生产能力(t/h)	22-128	37-219	68-413	143-662	280-1512	309-2128	70-168	91-344	195-601	318-1050
